PLC與變頻器通訊應用實例

對象：

①　三菱PLC：FX2N　+　FX2N-485-BD

②　三菱變頻器：A500係列、E500係列、F500係列、F700係列、S500係列

兩者之間通過網線連接（網線的RJ45插頭和變頻器的PU插座接），使用兩對導線連接，即將變頻器的SDA與PLC通訊板（FX2N-485-BD）的RDA接，變頻器的SDB與PLC通訊板（FX2N-485-BD）的RDB接，變頻器的RDA與PLC通訊板

（FX2N-485-BD）的SDA接，變頻器的RDB與PLC通訊板（FX2N-485-BD）的SDB接，

變頻器的SG與PLC通訊板（FX2N-485-BD）的SG接。

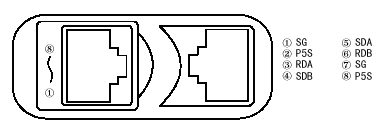

A500、F500、F700係列變頻器PU端口：

E500、S500係列變頻器PU端口：

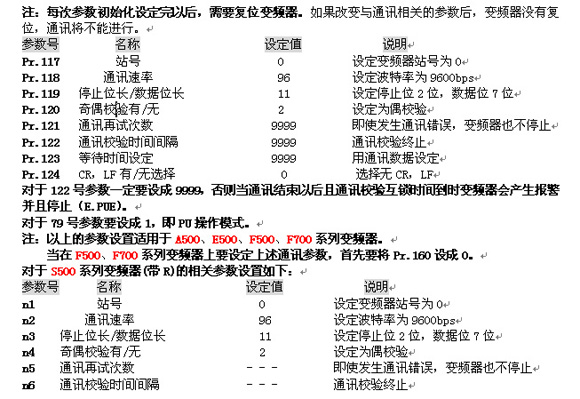

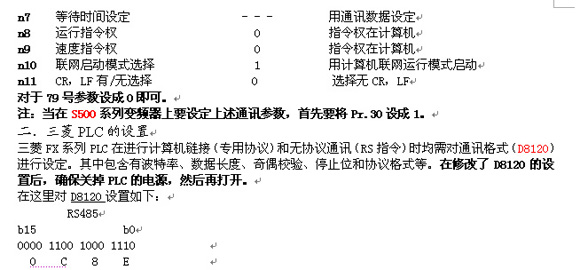

三菱變頻器的設置

PLC和變頻器之間進行通訊，通訊規格必須在變頻器的初始化中設定，如果沒有進行初始設定或有一個錯誤的設定，數據將不能進行傳輸。

即數據長度為7位，偶校驗，2位停止位，波特率為9600bps，無標題符和終結符，沒有添加和校驗碼，采用無協議通訊（RS485）。

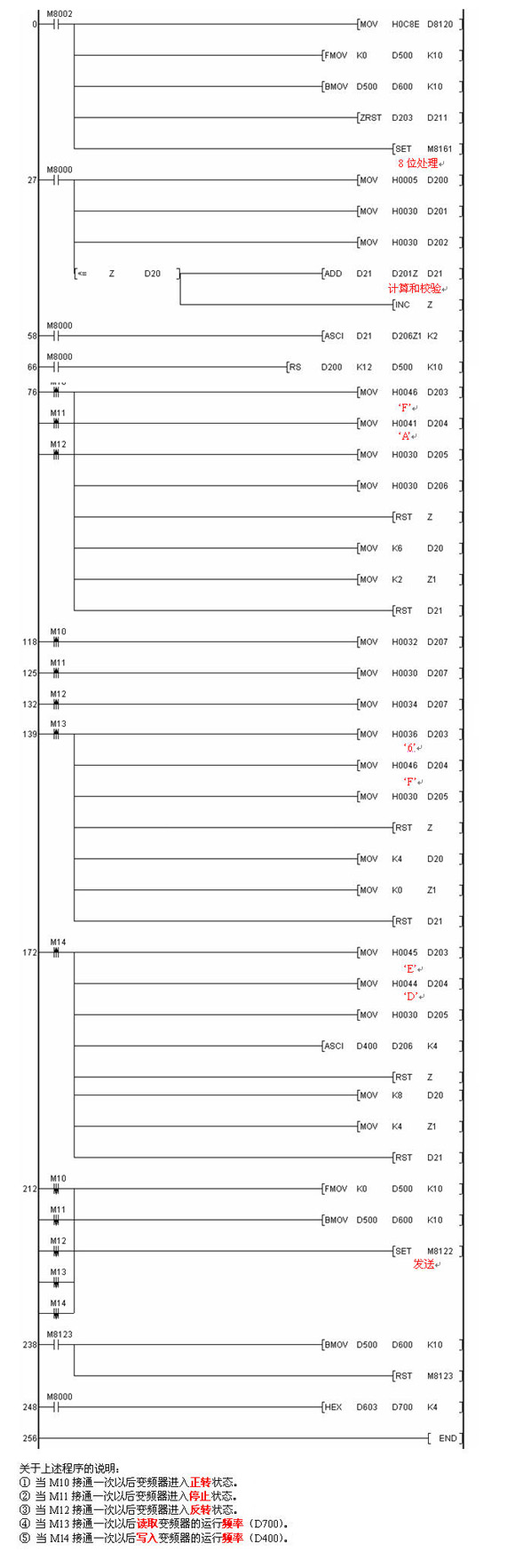

有關利用三菱變頻器協議與變頻器進行通訊的PLC程序如下：
